Écriture sur mémoire EEPROM

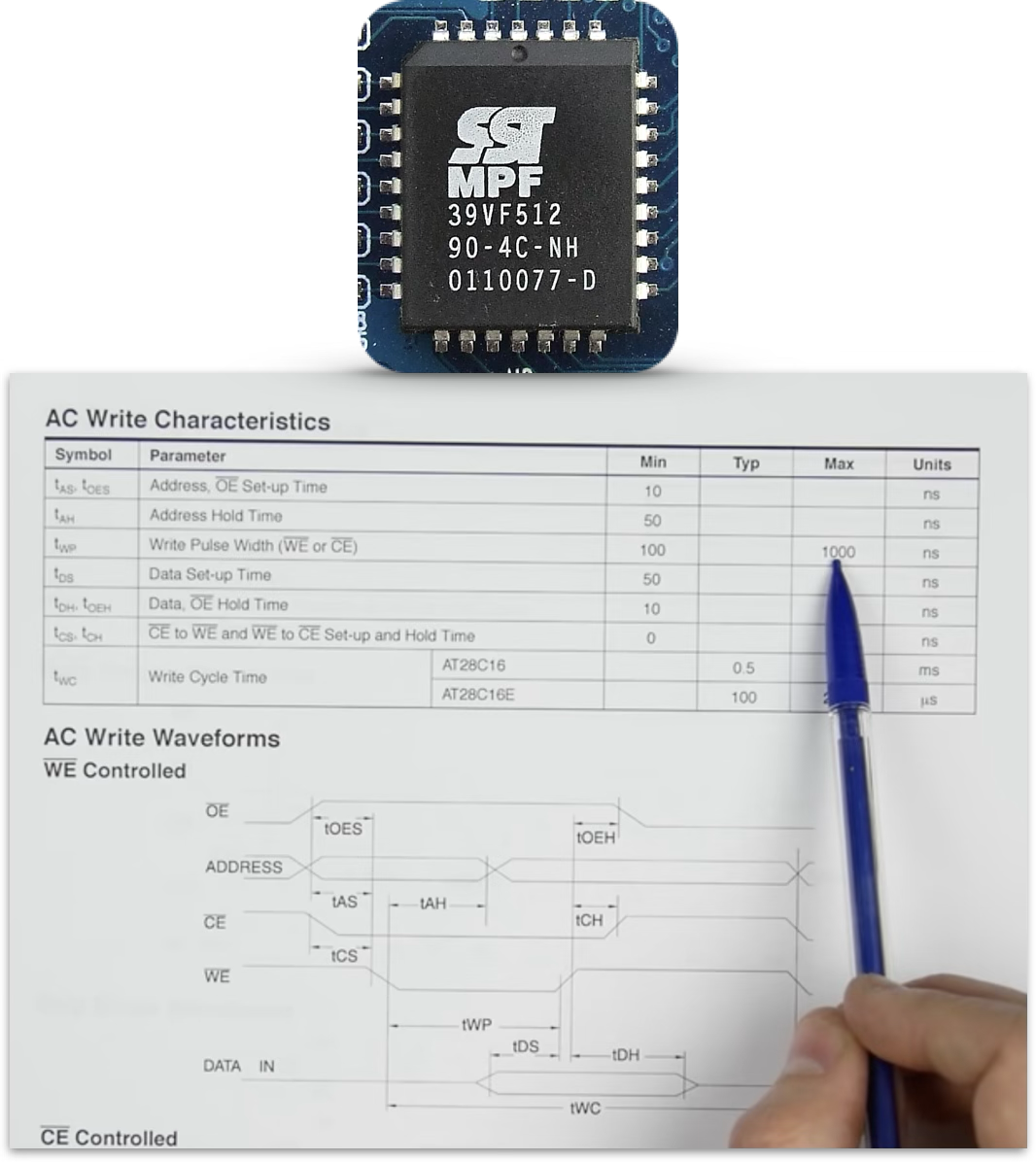

D’après la notice de cette mémoire EEPROM, une information ne peut être écrite que si le potentiel électrique sur l’une des broches passe de 5V à 0V pendant un délai compris entre 100 et 1000 ns.

On souhaite pouvoir enclencher l’écriture sur la mémoire grâce à un bouton pressoir.

  1. Pourquoi le bouton seul ne peut pas suffire aux vues des spécifications ?

  1. Montrer que le circuit ci-dessus permet de les respecter. On considèrera que la bascule de 0 à 1 de la broche se fait quand le potentiel dépasse 3,8V.

  2. À quoi sert la résistance de 100 Ω ?

  3. Représenter $u_c(t)$ au moment de l’appui sur l’interrupteur et au moment du relâchement.
